中拓公路高速护栏辊压成型机W梁设备

公路护栏成型机是专为全自动批量生产公路护栏而设计的。

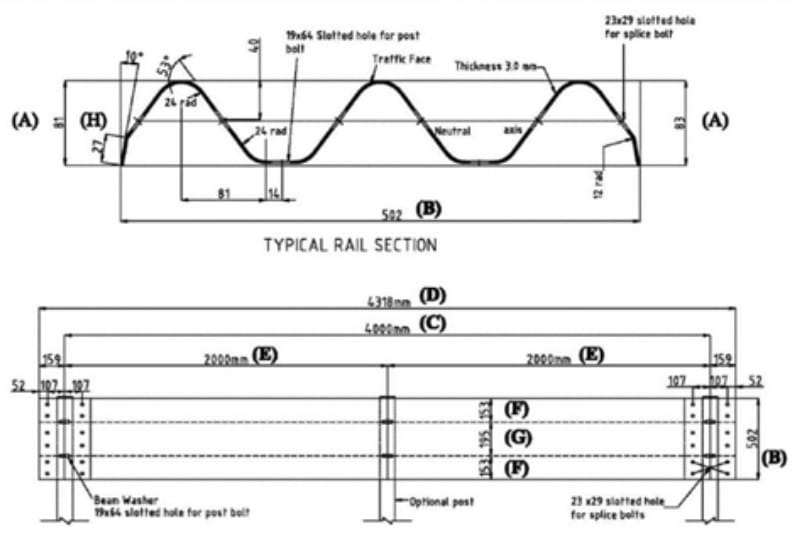

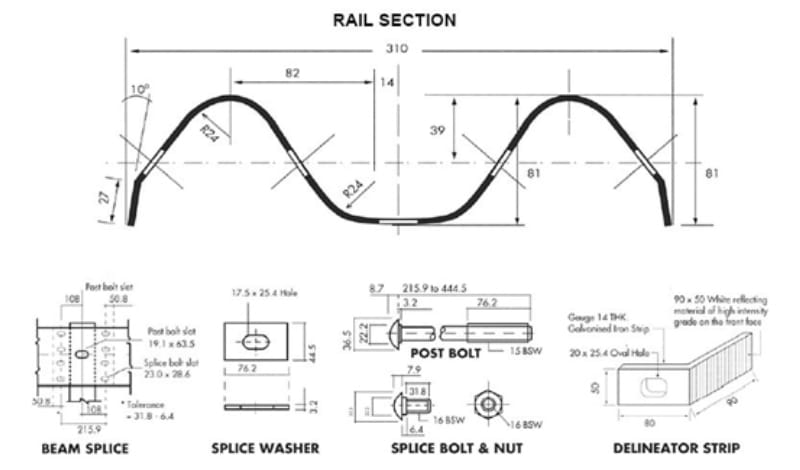

公路护栏滚压成型机W型梁滚压机是全自动批量生产在线打孔的护栏成型设备。公路护栏或W型梁我们有两种类型：二波护栏和三波护栏滚压成型机。以下是一些绘图简介供您参考：

现在使用的护栏类型是 W 型梁。又称二波护栏。现在三波护栏是新的它是一种类似于两片W型梁护栏形成一个单节的护栏。

护栏是一种防止车辆误入高速公路危险区域的系统，护栏的厚度可达2.0mm至4.5mm。但是对于高速公路护栏设计，原材料厚度越厚，机器就越贵。

对于护栏机，常见的有以下三种设计方案，我们给出三种选择：

选项A：二波护栏滚压成型机

方案B：三波护栏滚压成型机

方案C：二波三波一机护栏滚压成型机

接下来，依据W型高速护栏给您讲解下具体机器。

高速护栏成型流程

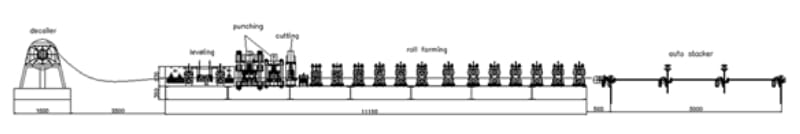

开卷-校平-冲孔-切割-滚压成型-自动堆垛

本机由以下部分组成：液压开卷机或手动开卷机、冲压系统、主辊压成型机、剪切系统和收料台。

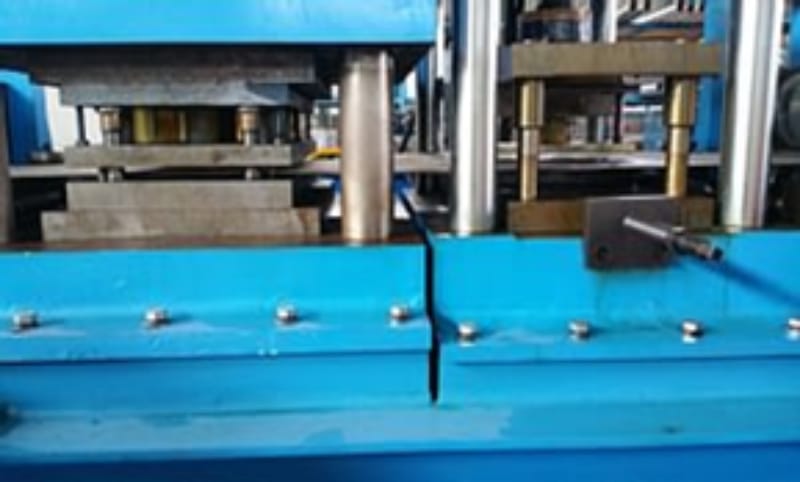

打孔装置（选配）

冲头将连接到一个带有油箱、电机、泵、压力控制阀、压力表、电磁阀、液压软管的液压单元，所有这些都旨在在所需的工作压力下安全运行

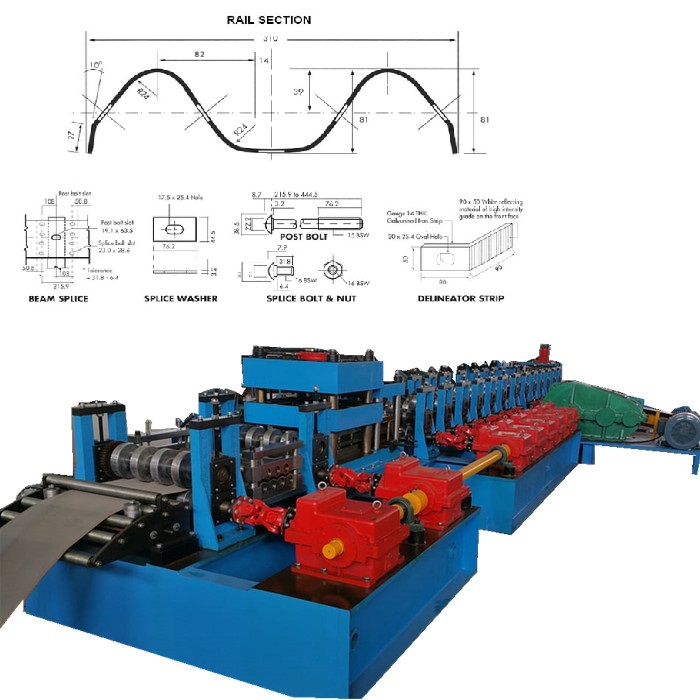

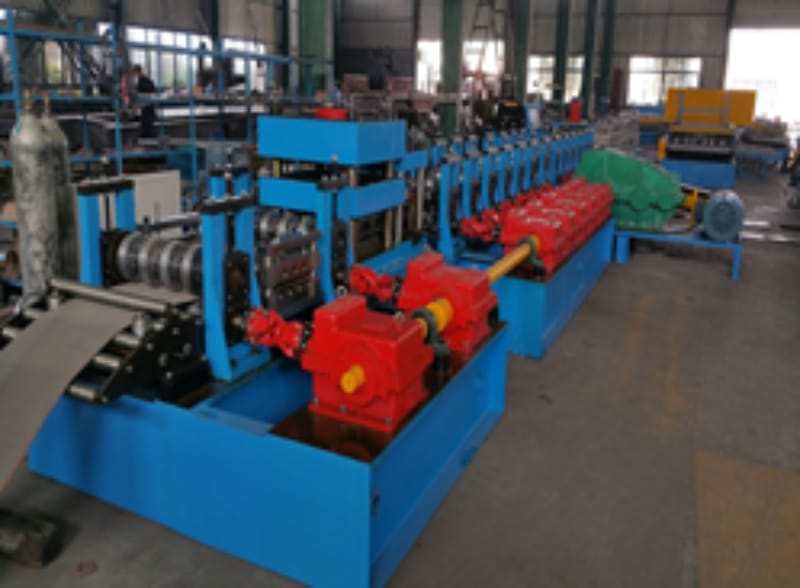

高速护栏成型主机

辊轮排数 16排

滚轮材质 GCR15，HRC58-62，表面镀铬，CNC

轴径 ￠76mm，材质：45#钢调质

变速箱 变速箱，共16组

机座架 采用H型钢

优点 主成型机上有故障紧急停机按钮

机台 机台采用铸铁式，坚固稳定

保护罩 所有驱动部分均采用防护网罩，避免事故发生

切割方式 液压切割，与冲孔液压装置连接

电机功率 15KW（ABB品牌电机）

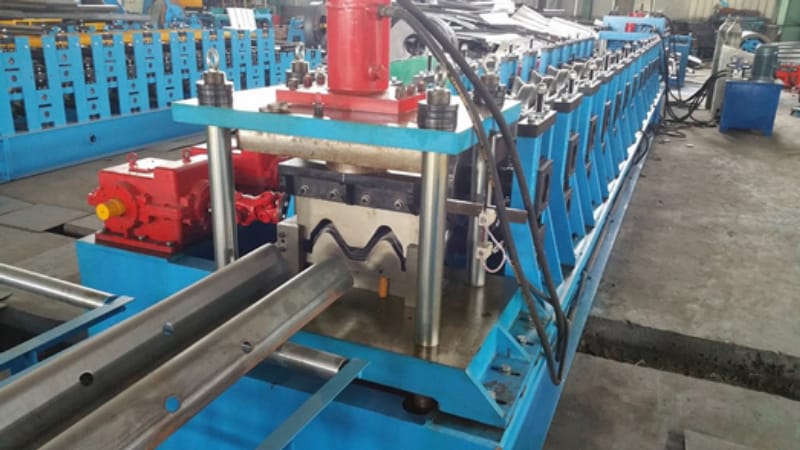

成型后液压切割 将滚压成型后的护栏板切割成所需长度

切割运动 切割时滚压成型部分停止

切割刀片材质 Cr12 热处理

测长 自动编码器测长；品牌：欧姆龙

长度公差 +/- 1.5mm 每件成品

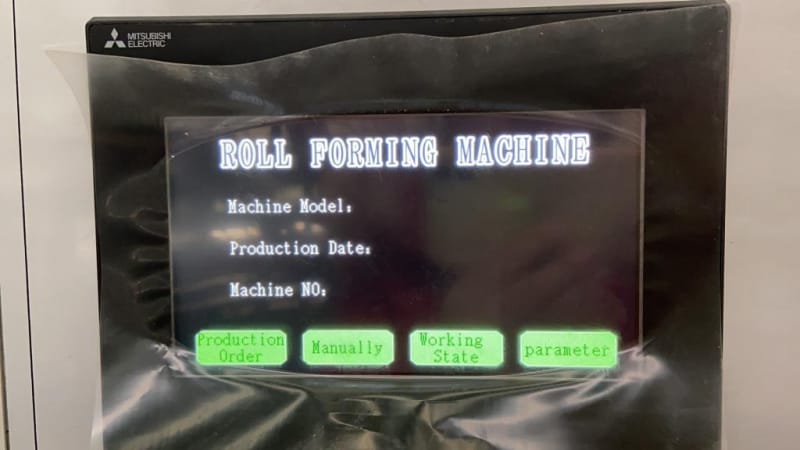

PLC控制柜

连线方式 标准连接插头控制柜 易安装易操作

设置方式 工人可在触摸屏上设置长度、数量、孔位等所有数据，控制机器

工人通过触摸屏输入产品的长度和数量，触摸屏会显示机器的工作状态

设定生产完成后设备自动停机

操作系统语言 英文和中文（可定制其他语言）

修正 可修正切割长度误差

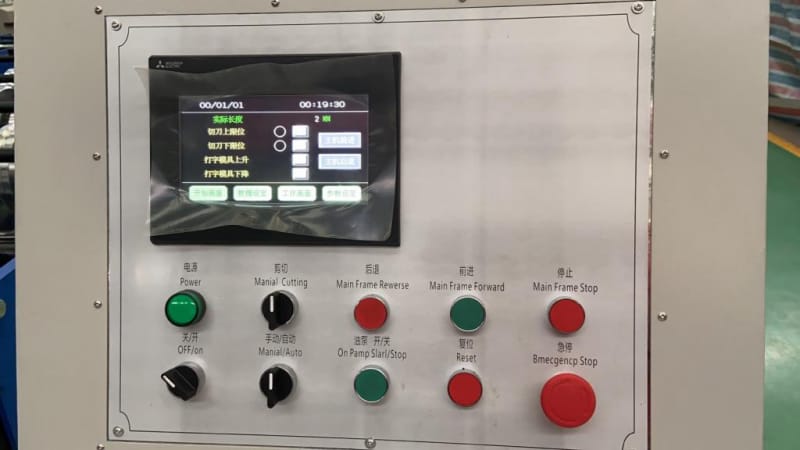

控制面板 按钮式开关和触摸屏

长度单位 毫米（mm）

PLC品牌 松下PLC

编码器 欧姆龙品牌

触摸屏 台达或者西门子

受控系统电源 过载保护

由于PLC控制系统，实现了全自动化生产订单，达到全自动高速护栏生产设备的需求。
